白剛玉、棕剛玉、致密剛玉傾倒式電弧爐，采用電弧爐傾倒式冶煉白剛玉、棕剛玉、致密剛玉，采用西安重鑫電爐設備有限公司國家專利及國家軟件版權，節能降耗、安全可靠、便于操作！

ZXGY/QD-3150KVA 傾倒式智能化
節能型致密剛玉電弧爐技術方案書
（國家專利號ZL2006 2 0135948.9）
（國家軟件版權號2019SR0269709）
西安重鑫電爐設備有限公司
高新技術企業【0761101B0192】
【專利產品：技術協議、資料嚴禁復制、外泄第三方】
二零二零年十二月十日
R
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
2
一、 概述：
本ZXGY/QD-3150KVA傾倒式智能化節能型致密剛玉電弧爐方案
書是根據與用戶電話溝通、雙方技術交流以及國家相關電弧爐標準的技
術要求而做的節能技術實施方案。作為具有55年專業生產電爐的大型
國企轉制分離企業，西安重鑫電爐設備有限公司在十幾年間已成為具有
主體設計、研發、生產、制作、調試、售后服務一體化，具有豐富實踐
經驗的國內專業電爐高新技術企業，下設有設計研發部、機械分廠、感
應爐分廠、短網分廠，電氣分廠，擁有十項國家專利，四項國家軟件版
權、四項填補國內空白，專業為用戶節能降耗、綠色環保、智能控制、提高勞動生產率排憂
解難，作放心工程，先后為國內外用戶設計、制作了數百臺優質電弧爐裝備。近幾年針對剛
玉爐、電熔鎂爐、礦熱電弧爐、電弧爐、精煉爐的發展，專業開發出ZX 系列化節能型三相
交流模糊智能控制傾倒式剛玉電弧爐。
※ ZX系列智能化節能剛玉電弧爐具有專業設計編程IPC+PLC專
家智能系統的機、電、液、工藝一體化的“ZX 系列計算機加
PLC 模糊智能自動控制系統”，2007年獲國家專利，并于2019
年榮獲國家軟件版權，工藝性好，安全可靠。
※ 電極升降采用電機-減速機-鋼絲繩繩輪-升降小車的變頻升降
方式，避免齒輪齒條由于有間隙而使電極響應控制系統不準
確，導致電流波動大，冶煉時間長，能耗浪費大的問題。柔性
傳動安全可靠，遇見不導電情況自動打滑不會杵斷電極，起
到即穩定電流，又保護電極，并且節能降耗作用。
※ 短網導電系統采用先進的ZX節能型低阻抗水冷出墻短網、節

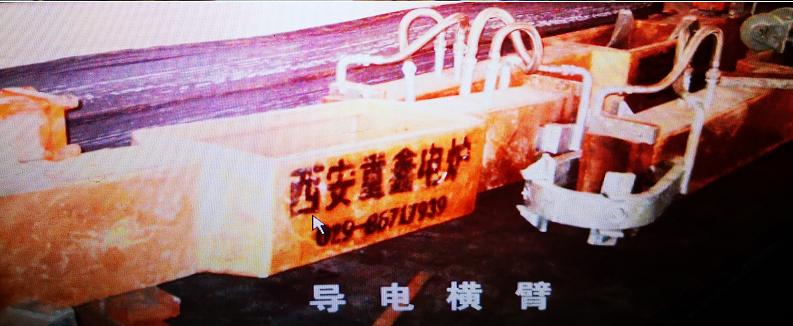

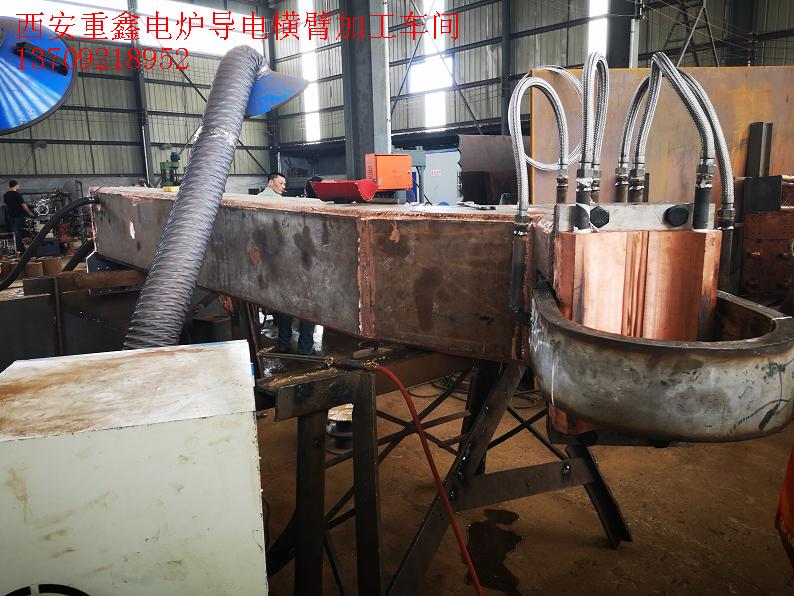

能大截面水冷電纜、節能型低阻抗專用銅-鋼復合導電橫臂、
不銹鋼隔磁支架，水冷保溫爐蓋，同時A、B、C各項電流電
壓操作一一對應，功率、操作明晰，不存在帶項操作，系統穩
定快。操作維護非常簡單，初中生既可操作，冶煉的節能性、
工藝性、可靠性、安全性大大提高，大大降低故障率，減少熱
停工時間，使冶煉能量制度趨于合理。在國內同行業能耗處于
領先地位。被授予國家級經濟開發區“高新技術企業”，同時被中國質量產品監督協
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
3
會授予“重質量守信譽先進單位”，西安重鑫電爐設備有限公司通過ISO9001質量
認證,在特殊材料ZXGW250、軍工ZXDZ-2.5T、國防ZXDZ-2T，國產機械真空泵式
真空爐等先后四次填補國內空白。

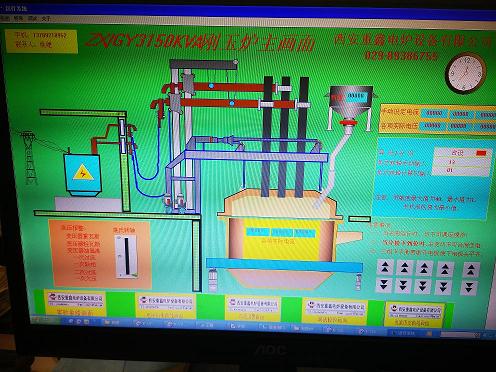

※本公司開發的全自動電極智能升降調節器，可隨意設定電流，三維空間自動跟蹤，高
效的將變壓器能量穩定輸送爐內，
合理運用電能，畫面顯示，控制，
監控，可時時顯示電耗，電流、電
壓、設定值、運行值等參數，人機
對話良好，并且可手動、自動任意
切換，電流值、靈敏度值連續無級
設定！根據不同工況，設定有高壓
長弧低電流和低壓大電流穩弧控
制，從宏觀和微觀來滿足開爐、熔
化、控制、精煉還原的不同工況，安全可靠，節能降耗，三相平衡，均勻冶煉，配合
工藝可連續加料，連續冶煉。
※自動控制系統可外接中央控制系統，實施生產一體化控制，智能化控制，安全報警、
系統保護，為用戶安全管理，安全生產數據管理提供條件。

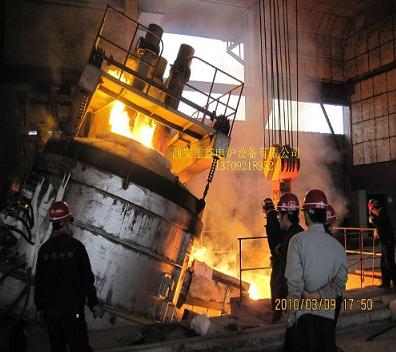

※平行傾倒出水，短網最短，設備穩定，阻抗最低，生產安全可靠，維護檢
修方便。

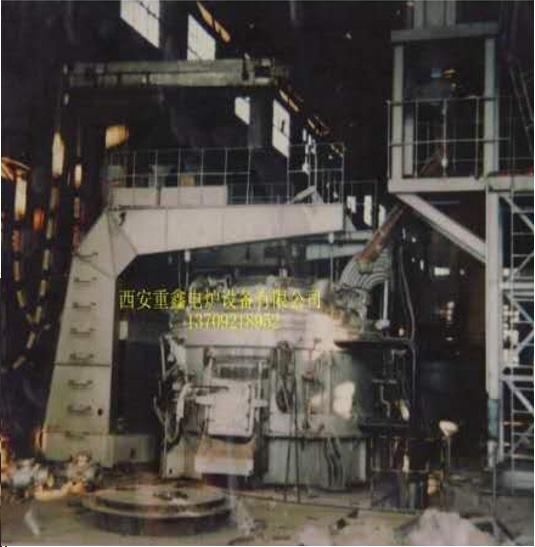

布置方式：1、如果用戶廠房行車軌到標高為12米以下，采用地坑式或半高架布置，如果用
戶廠房行車軌到標高為14米以上，采用高架布置；
2、布置方式有兩種，A種為傾倒出水方向垂直于變壓器與爐體中心連線方向（短
網電纜最短，電壓降小，能耗損失低，電纜安全且不彎折），B種為傾倒出水方向于變壓器
與爐體中心連線方向一致（短網電纜最長，電壓降大，能耗損失大，電纜不安全且易彎折）。

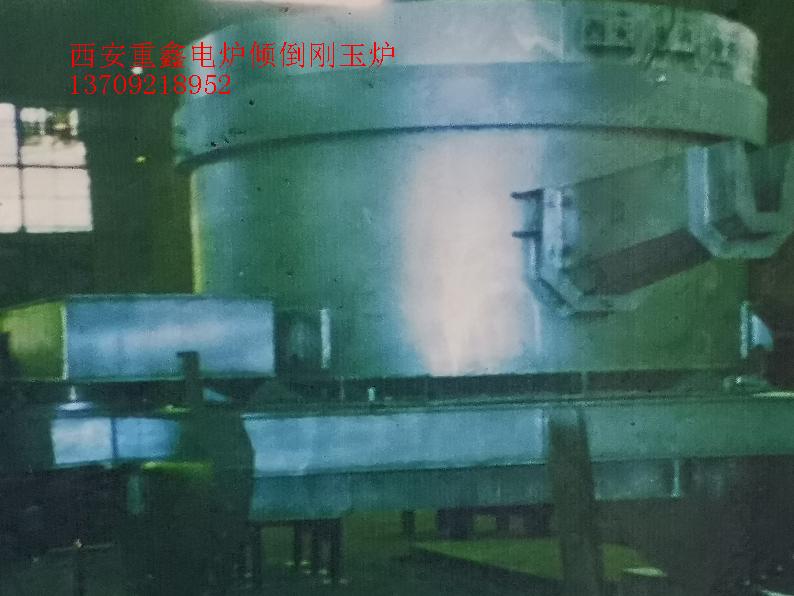

3、傾倒方式有兩種，均為液壓傾動平臺方式，A 種為先進的弧形架方式，弧形
架在傾動過程中始終與固定在基礎上的水平軌道鎖定、接觸支撐，爐體中心與傾動中心偏心
250毫米，傾動力小，安全可靠，受力效果好，適合重載傾動，這樣水冷電纜最短，且不受
彎折力，安全可靠，壽命長，目前國際國內大型電弧爐普遍采取此方式；B種方式為無弧行
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
4
架，采用只有傾動架，在傾動架上安裝銷孔，依此銷子中心為圓心的傾動方式，傾動過程中
傾動架、爐體、爐蓋及提升裝置在傾動過程中懸空，傾動力大，受力效果不好，不安全，適
合小型爐子，這樣水冷電纜增長，甚至于會拖地，運行中電壓降大，且電纜頭受彎折力，不
安全可靠，壽命短，能耗高，此種方式是傳統落后的固定煙罩或不旋開爐蓋、無橋架小爐子
采用的方式，簡單照搬而來。
建議采用A方式布置。
采用西安重鑫電爐設備有限公司ZXGY/QD-3150KVA傾倒式智能化節能型致密剛玉電
弧爐基本解決了功率因數低、無效有功高，能耗高、產量低的問題，配合工藝避免弧光外漏
嚴重，爐底上漲，電極下扎性不好，三相不平恒、A、B、C三項電流控制三相電極，三相
電流無法分別一一對應進行控制，帶相操作，電極升降不能變速；出墻短網阻抗大、電極無
法自動加緊、放松等問題，達到穩定冶煉，節能降耗，安全可靠，智能控制、兼顧歷史記錄、
管理、自學習的先進裝備水平。
以下就將本方案作詳細描述如下：
二、 技術說明及基本數據
本報價書是根據用戶要求ZXGY/QD-3150KVA傾倒式智能化節能型致密剛玉電弧爐的
技術要求而做的技術報價。采用IPC+PLC自動控制、液壓控制、爐蓋旋轉、爐體傾動、出
剛玉槽出水形式。
本電弧爐采用地坑式或高架式布置，電弧爐電極升降裝置采用三相導電橫臂結構?？刂?br /> 系統采用IPC+PLC，技術先進，電極調節靈敏，節能降耗。在保證運行可靠性及安全性的
前提下，通過合理設計，可實現最好的電極心圓直徑，使?fàn)t襯的浸蝕更為均勻，有效地提高
包襯壽命和產品冶煉速度，確保滿足安全、可靠生產。
2、1設備機械系統具有以下優點：
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
5
1） 冶煉消耗降低，冶煉勞動生產率提高
2） 爐體回傾性更好
3） 傾動油缸布置合理，伸縮合理
4） 電極升降系統及配重更合理
5） 爐體在各種動作時，各部分經計算機設計重心及受力更合理
6） 更高的運行可靠性
7） 熱停工時間少
2.2機械設備部分內容：
由爐體、傾動機構、電極升降機構、短網、導電橫臂、耐材打結水冷爐蓋、爐蓋提升

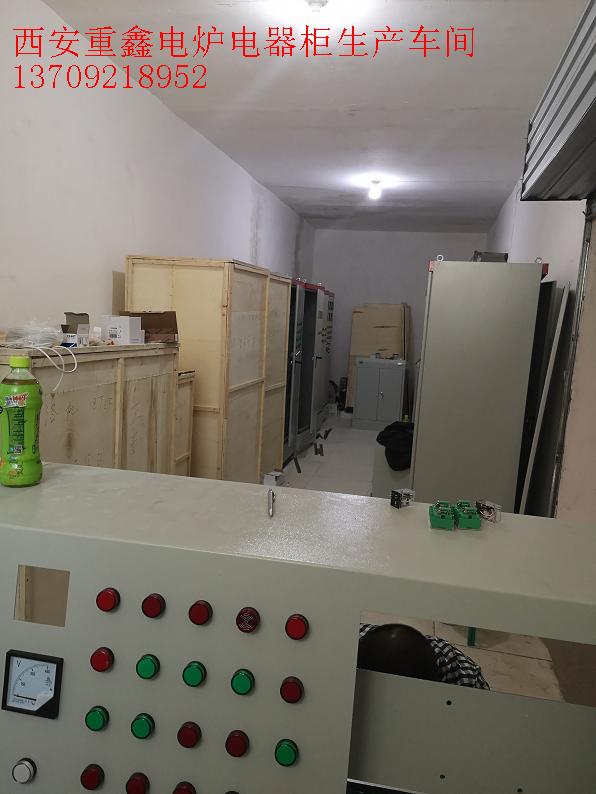

和旋轉機構、弧形架及軌道、加料系統、變壓器（需方自備）、高壓系統（需方自備）、低壓
電控、自動控制系統電器柜等組成。
2.3需方所提基本設計條件
2.3.1冶煉設備
熔煉裝置：電弧爐
爐殼：內徑：?3900㎜，外徑：?4120㎜
2.3.2用戶公共設施應達到的條件
――――冷卻水
進水壓力 ＞3×105Pa
進水溫度 ＜32℃
出水溫度 ＜45℃
流 量 200t/h
注：事故狀態下應急冷卻水30m3/h，持續30分鐘。
――――變壓器冷卻水
進水壓力 ＜0.6×105Pa
進水溫度 ＜32℃
冷卻水的質量符合GB10067.1—88中要求。
高壓柜 10KV
節能型變壓器3150KVA/10KV，強迫油循環水冷卻OFWF方式
2.4.用戶所提設備參數要求說明
