西安重鑫電爐ZXV-GQTV200W真空爐高溫高清監控?cái)z像系統及智慧冶煉系統

隨著我們國家“十三五”鋼鐵工業調整升級規劃出臺， 西安電爐，西安電爐設備，西安電弧爐，西安精煉爐，西安礦熱爐，西安中頻爐 ，西安電渣爐，西安重鑫電爐設備有限公司，http://zjfs168.com.cn西安重鑫電爐設備有限公司為響應國家產業政策，堅持創新、協調、綠色、開放、共享發展理念，積極適應、把握、引領經濟發展新常態，著力推動做好鋼，做“潔凈鋼”的供給側結構性改革，率先消化吸收設計選型ZXV-GQTV真空爐高溫高清監視攝像及智慧冶煉系統，為鋼鐵企業真空精煉過程監控、控制打下良好基礎和提供精準優質服務。

我公司自主創新產品國家專利：ZL201220060075.6《基于全自動式機械泵組的節能型VD/VOD真空精煉爐》，并配套設計一系列升級換代改造項目，包括真空爐過程高溫高清監視攝像系統、二級真空加料系統、尾氧測試監控系統、自動吹氬系統、爐內自動測溫系統、YJ工藝配方IPC智能系統、ZXYK遠程控制系統、人機界面系統等等“智能化”創新項目，以全面提高智能制造，綠色控制、節能降耗、提高優鋼“潔凈鋼”生產質量和效益。

眾所周知，真空VD爐具有真空下脫氣、吹氬攪拌、合金微調等功能。經VD精煉爐處理的鋼水能夠降低鋼中的氫、氧、氮含量，促使夾雜物充分上浮、降低硫含量，從而提高鋼的潔凈度。因此VD爐可以精煉軍工鋼、軸承鋼、模具鋼、鍛造用鋼等質量要求較高的鋼種，而VD真空處理過程監控是達到其功能的有益的補充和必要條件。

產品介紹

ZXV-GQTV真空爐高溫高清監視攝像系統，是一種通過安裝在現場真空精煉爐真空蓋上的高溫?cái)z像系統并與中控室顯示裝置連接，從而達到直接在中控室時時不間斷的遠程監視VD爐內生產全過程的專用設備。通過該設備可清晰的看到爐蓋移動到爐體上、鋼水在爐膛翻動、渣線部位損壞情況、噴鋼、溢渣、吹氬攪拌的全部過程，結合爐內溫度測量監控，可以學習、總結、更新操作方法、鋼種抽真空操作配置、預防事故發生、保護設備并使其正常運行，合理調整吹氬量，判斷溫度、鋼水流動性，節能降耗。

該設備具有技術先進、圖像清晰、防護可靠、操控便利、維護便捷和性能穩定的特點，適用于各種精煉爐在生產過程中對爐內工況的監控。對提高工藝過程控制水平、保證鋼水質量具有重要意義，是當今生產型冶金企業安全、高效的首先產品。

技術特點：

實時監控精煉爐鋼包內的工藝狀況，如噴鋼、溢渣。

實時監控鋼包內鋼水液面狀況、高度的變化情況。

實時監控鋼包內保溫層的侵蝕情況。

實時監控鋼包內吹氬是否合適

智能化，監控系統自身超溫、停氣，兩種自動報警，可靠運行。

耐高溫全不銹鋼材料，模具化制造，結構巧妙設計，體現科技水平

自助研發加長內窺型電動光圈，耐高溫藍寶石鏡頭及具有抗強光抑制自動后聚焦攝像機配套使用，圖象視角可根據現場多種選擇，獲取最佳的視頻效果。

采用非球面接觸針孔鏡頭，氬氣吹掃，使設備工作更穩定不易積灰，裸露鋼水增加頂吹氬保護。

法蘭和密封環雙重密封保護

系統組成和工作原理

系統主要有硬件的冷卻保護裝置、圖像采集部分、冷卻水、頂吹氬氣路部分、監視部分組成。

1、冷卻保護裝置：

（1）整體結構；設備采用特種耐高溫不銹鋼材料制成，因此具有高強度的耐高溫、耐腐蝕的性能，并在原有技術基礎上，采用模具化設計，設備外形美觀，小巧輕便，凝合模具技術優勢，造就了產品的競爭優勢。

（2）攝像機冷卻保護罩：攝像探頭防護罩特殊的螺旋風幕結構設計，流體分量原理，使壓縮氣體在探頭罩內加速旋轉提高冷卻效果，有效保護高溫下的鏡頭及攝像機。由兩路氣體對鏡頭進行冷卻，并將冷卻氣體從防護罩前端吹出，在耐高溫、防粉塵等性能方面顯得更為優良。保證鏡頭能長期穩定工作在高粉塵的惡劣工況現場，基本實現免維護。冷卻水部分采用螺旋不間斷供水設計。通過水的不斷循環來給設備降溫使設備長期穩定工作在高溫環境中得到更有力保障。

攝像機和鏡頭就安裝于探頭罩內，探頭貼于爐壁，利用CCD通過針孔鏡頭攝取爐內圖像火焰等，并呈物像到攝像機上，然后轉為視頻信號，經電纜傳輸?shù)娇刂剖业谋O(jiān)視器上，來實現其監視的功能。整個結構構思巧妙、設計獨特、維護方便，使用壽命長。

中圈隔離螺旋風幕設計：與目前市場上面設備相比：本設備采用螺旋中圈隔離加速設計，冷卻效果更好更節省壓縮氬氣。壓縮氬氣從設備中間的中圈進入夾層后會，通過夾層迅速膨脹加速旋轉向前吹掃達到制冷效果，比目前市場普通設計制冷和吹掃力度更強。目前市場設備均為從后端進入壓縮氬氣向前吹掃因吹掃空間大既浪費壓縮氬氣又達不到制冷效果，同時前端設計成類似拉瓦而口，高壓流氬氣頂吹保護裸漏鋼液不被二次氧化。

考慮現場會有熱飛濺為了更好防護設備核心部件高溫鏡頭，我們?cè)谇岸饲度肟筛鼡Q價格低廉的保護鏡頭。即使在以外情況下有熱鋼水飛濺至設備前端也不會燒壞核心部件高溫針孔鏡頭。

圖像采集部分：

高溫?cái)z像機系統具有比國內同行所無法比擬的超寬亮度動態范圍，在各種工況的亮度（從高強亮度直至全渣覆蓋）情況下都能清晰再現爐內窺視位置的細節。專門設計的具有自助知識產權的針孔鏡頭，調節布距任意可調，鏡頭光圈從全開到全閉（或從全閉到全開）的級數達到同行級數的5倍以上。

（1） 攝像機（高清200萬像素）

為了提高圖像的質量，擴大其對照度的使用范圍，我們采用先進的孔闌校正（使圖像邊緣清晰）及超低照度強光抑制技術的日本攝像機與我們獨有的光學鏡頭的配合，使現場每個細節清晰的再現得到雙重保證。

攝像機為200W工業自動化機器經高溫固化處理后更滿足現場每個細節環境。

特點：

*超低照度0.001lux 第5代超級動態技術

*采用獨特的TM*強光抑制技術將強光完全或部分抑制

*三檔BMBTM效果可選

*通過DSP處理以達到高畫質圖像

*信噪比大于50dB

*OSD手動控制/攝像機設置

*低照度下彩色再生技術提高色彩還原質量

*寬范圍電子快門，在1/50秒～1/100000秒可選（10步）

*AC24V線鎖定， ±90°垂直相位調節

*可智能視控

*孔闌校正技術使圖象邊緣清晰

*高分辨率200W

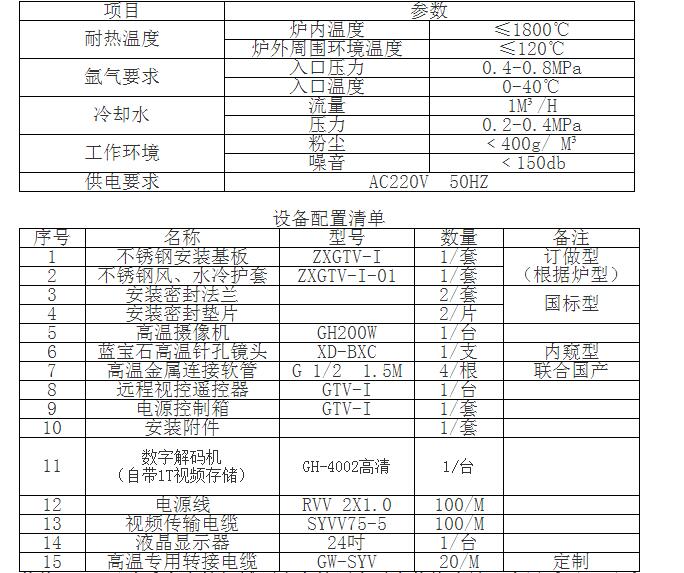

系統的使用環境參數及技術指標

適應爐型:該設備是專業用于VD真空精煉爐特種環境的監視設備.由爐頂插入微型攝像機獲取爐內圖像.

價格：1、已購重鑫電爐機械泵真空爐廠家以上價格合計：人民幣五萬五千元

2、單獨非重鑫電爐真空爐廠家改造，以上價格合計：人民幣壹拾萬元。

以上價格包括：國內運輸、開票及現場指導安裝費用。訂貨前需提供安裝罐蓋位置、安裝處厚度、高度，防濺蓋位置，孔型，坐包吹氬孔位置，以便設計安裝正確視角，原重鑫電爐公司VD/VOD爐不需提供。

雙方責任：買方除水、氣、電三通外，需協助調試人員鋪設線路，預埋焊接件，賣方負責指導安裝、調試，并培訓使用人員操作。

西安重鑫電爐設備有限公司

聯系人：姚  建

電  話：029-89386755 86717939

手  機：13709218952

E-MAIL：szzxdl@163.com

http//:zjfs168.com.cn
