西安重鑫電爐設備有限公司尾氧分析儀

安裝與使用方法：

1、安裝位置：“微氧分析儀”箱體應安裝在“VOD”爐外精煉爐末級泵后端， 西安電爐，西安電爐設備，西安電弧爐，西安精煉爐，西安礦熱爐，西安中頻爐 ，西安電渣爐，西安重鑫電爐設備有限公司，http://zjfs168.com.cn液體水盡量少的地方，儀器與采樣點距離≤4米。如大于4米，應加大功率吸氣泵。如圖2

西安重鑫電爐設備有限公司

2、接線：

a、選線：1.5mm2銅芯導線三棵。1.0mm2銅芯屏蔽導線兩棵。

b、接線：1.5mm2銅芯導線三棵，兩棵走相線（L），分別控制儀器和抽氣泵；并在操作臺上安控制開關（6A）。一棵走中線（N）。

1.0mm2銅芯屏蔽導線兩棵，走信號線（4—20mA）。與PLC或記錄儀連結。

接線圖

西安重鑫電爐設備有限公司

2、使用方法：

（一）、儀器啟動與預熱：

（1）、檢查儀器各部件是否正常。

（2）、儀器上電后，先開啟加熱器控制開關，儀器自動控制溫度在700℃， 恒溫3-4小時。

（3）、冷凝器正常工作溫度點3-5℃。

（4）、檢測水浴器水位達到要求值。（容器2/3位以上）

（5）、檢測冷凝器水封容器水位。（容器2/3位以上）

（6）、檢測“切換開關”是否在“測量”位。（見圖）

（7）、開啟抽氣泵控制開關，調整被測、參比氣流量計針閥，調整氣體流量在300-500mL/min之間。

（二）、校驗：

（1）、校驗周期：安裝后首次使用前、停機數日后再次使用、連續使用7-10天應進行一次校驗。

（2）、校驗方法：

a、先按“儀器啟動與預熱”將儀器啟動（檢查被測、參比氣流量計流量是否在300-500mL/min之間），此時變送器儀表顯示±3mV。（高于±10mV應更換氧化鋯電極）

b、將“切換開關”切換到“校驗”位。（見圖）

C、將標準氣瓶膠管與儀器的校驗口連接，打開減壓閥，調整流量針閥使流量在300-500mL/min左右（主要看儀器的流量計，檢驗連結圖如圖）

西安重鑫電爐設備有限公司

d、通標準氣在30-60S后，變送器儀表顯示±60mV左右。（低于50mV應更換氧化鋯電極）

e、關閉標準氣閥，將“切換開關”切換到“測量”位；備用。

（三）、生產使用：

在生產使用前完成（一）、儀器啟動與預熱和（二）、校驗，VOD精煉爐蓋上包蓋的同時，開啟分析儀采樣泵控制開關，觀察氧濃差電勢曲線變化；破真空后，關掉采樣泵。

注：在短時間連續使用儀器時，不要關斷加熱器控制，以防止頻繁起動造成氧化鋯固體電解質的損壞。

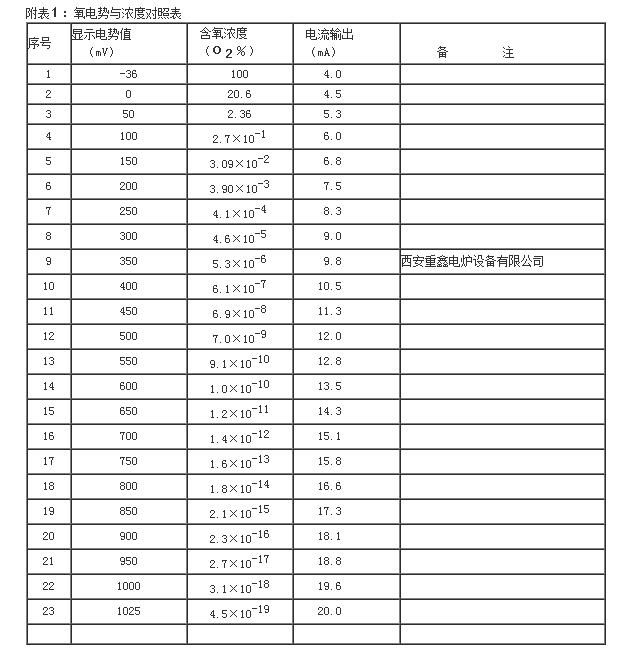

六、儀器輸出值及曲線圖形在精煉爐精煉過程中的分析應用：

在精煉過程中，開始無碳氧反應（或碳氧反應微弱），電動勢變化微弱。當精煉包內，在充分滿足碳氧反應的動力條件下，碳氧反應劇烈，放出大量CO，電動勢急劇上升（不同鋼種，不同工藝條件，電動勢不同）；當CO的排出速度等于CO的生成速度時PCO維持不變，電動勢不變；當鋼中碳脫到臨介值時，廢氣中CO 含量大幅下降，電動勢變小，碳氧反應結束。（圖5圖6理論曲線參考圖）

（圖5）                                （圖6）

精煉1Cr18Ni9Ti鋼E理論曲線圖          精煉00Cr19Ni10鋼E理論曲線圖

西安重鑫電爐設備有限公司

另外，還可根據電動勢曲線不同變化，結合其它技術指標及生產實踐，能判斷予測出生產中的一些事故（如：設備漏水、氧槍問題、漏包、大噴濺等）。為杜絕事故提供依據。

七、注意事項：

1、經常排放分水器、冷凝器中的水。

2、要及時更換氧化鋯固體電解質，以免元件老化影響儀器的精度。（一般使用期為4個月）

3、儀器在使用前一定要檢驗，避免影響精煉。

八、訂貨：

1、本儀器為特殊產品，用戶應在使用前一個月與廠家訂購。

2、如果有特殊要求，可在訂貨時說明。

3、本儀器不包含計算機或記錄儀，用戶有需求，可代購。
